Co to jest faza?
W standardowym przewodzie zasilającym znajdują się 3 żyły/przewody:
faza
neutralny
przewód ochronny
Faza i przewód neutralny doprowadza prąd elektryczny do i z podłączonych urządzeń.
Czym się różnią lampy jedno fazowe od trójfazowych?
Układ jednofazowy przeznaczony jest dla mieszkań i domów o standardowym poziomie zużycia energii elektrycznej. Instalacja jednofazowa posiada napięcie 230 V, umożliwia przesył mocy do 6 kW.
Instalacja trójfazowa nazywana siłą, posiada napięcie 230/400 V. Jest to układ złożony z trzech obwodów elektrycznych prądu przemiennego. Umożliwia przesył już powyżej 3 kW.
Budowa szynoprzewodu jednofazowego
Szynoprzewód 1-fazowy to taki, w którym “prąd” płynie tylko pomiędzy dwoma przewodami
w szynie. Oznacza to, że wszystkie źródła światła na szynie są sterowane razem i będą zawsze
włączane lub wyłączane razem.
Szynoprzewód 1 fazowy można więc podłączyć do większości instalacji domowych bez
żadnych problemów. W praktyce mając więc jedną szynę, na której mamy zainstalowane np.
4 lampy po wciśnięciu klawisza ściennego wszystkie lampy na szynie włączą się lub wyłączą.
Zalety szynoprzewodu jednofazowego:
możliwość indywidualnego dopasowania punktów ze światłem
niższa cena w stosunku to systemu 3-fazowego
mniejsze gabaryty w stosunku do szyny trójfazowej
Budowa szynoprzewodu trójfazowego
Szynoprzewód 3-fazowy w przeciwieństwie do 1-fazowego poprowadzone ma wewnątrz szyny aż 4
pręty przewodzące prąd - trzy pręty fazowe (L1, L2, L3) i jeden zerowy (N).
To stwarza możliwość posiadania trzech różnych obwodów na szynoprzewodzie. Wszystkie mogą być
kontrolowane oddzielnie.
Aby móc korzystać z tych trzech obwodów na szynie, szyna musi być podłączona do kabla
zasilającego z pięcioma żyłami.
Zalety lamp 3 fazowych :
3-fazowe szyny oferują możliwość utworzenia trzech różnych osobno sterowanych obwodów
większy wybór projektorów 3-fazowych w stosunku do opraw 1-fazowych
dużo miejsca w szynie na schowanie kabli zasilających
szyna trójfazowa obsługuje trzykrotnie większą moc niż szyna 1-fazowa (przydatne zwłaszcza
w przypadku sklepów z wieloma reflektorami)
Czy można użyć szyny 3-fazowej jako szyny 1-fazowej?
Tak oczywiście jest to możliwe. Wystarczy połączyć ze sobą L1, L2 i L3, wówczas nie ma już
znaczenia miejsce na przełącznik na bazie sufitowej.
Ale nie da się na odwrót, czyli 1 fazowej użyć jako 3 fazowej.
Czy szynoprzewody można ciąć?
Tak, szyny można przycinać na dowolną długość dopasowaną do indywidualnych potrzeb.
Długości i łączenie szynoprzewodów
Szynoprzewody występują najczęściej w czterech długościach: 1 m, 1,5 m, 2 m i 3 m.
Pojedyncze szyny można ze sobą łączyć, tworząc jedną linię bądź zestawiając je ze sobą pod
różnym kątem.

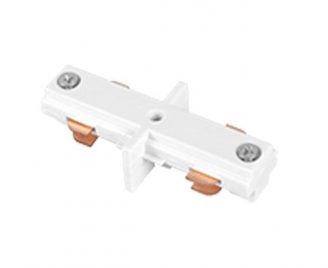

Elementami pozwalającymi na rozbudowę systemów szynowych są łączniki i rozgałęzienia.
Większość z nich daje możliwość tworzenia połączeń podłużnych bądź pod kątem 90 stopni.
Na zakończeniu systemu należy zamontować zaślepki do szynoprzewodów.
Należy pamiętać, aby nie łączyć szyn jednofazowych z trójfazowymi.
Szyny magnetyczne
Szynoprzewody magnetyczne zbudowane są z profili aluminiowych z zintegrowanymi
przewodami elektrycznymi. Wewnątrz szynoprzewodu napięcie wynosi 48V, jest to
bezpieczne napięcie dla człowieka, dzięki czemu można je stosować również w miejscach
znajdujących się w zasięgu ręki. Dostępne akcesoria i łączniki kątowe pozwalają tworzyć
rozbudowane układy i to nie tylko na suficie ale także na ścianie.
Zalety szyn magnetycznych:
łatwość przemieszczania opraw w obrębie szyny
możliwość szybkiej modyfikacji rozmieszczenia lamp daje dużą elastyczność na
etapie projektowania
możliwość dostosowania oświetlenia do zmieniających się potrzeb
możliwość montażu na trzy sposoby: w wersji wpuszczanej, natynkowej i wiszącej
możliwość tworzenia aranżacji oświetleniowej nie tylko na suficie, ale także na
ścianach
